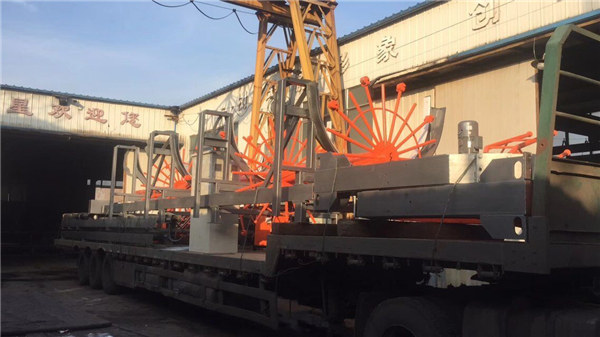

makina automatike e kafazit të çelikut

Detajet e shpejta

---

Lloji:Makinë Wire Saldim
Gjendja: New
Vendi i origjinës: Shandong, Kinë (kontinent)
Emri i markës: JIAXIN
Perdorimi: Ndërtimi
Tensioni: 440 / 380V (tre Faza Furnizimi), 380V / përshtatur
Aktuale: 10A
Cikli i Vlerësuar i Punës: 65%
Kapaciteti i vlerësuar: 13kw
Përmasat: 15000-20000
Pesha: 4.5T
Certifikimi: ISO9001: 2008
Emri i produktit:Makinë automatike të kafazit të makinerive të çelikut
Diametri i kafazit: 600-1500
Pesha kafazesh: ≥4500kg
Diametri i Barit të Kornizës Kryesore: 12-32mm
Diametri i bobinës së bishtit: 6-12mm
Bar spirale Largësia: 50-400mm
Mënyra e saldimit: saldimi me hark dioksid karboni
Fuqia: 13kw
Ngjyra: Blu / Verdhë
Shërbimi i pas-shitjes Ofrohet: Inxhinierë në dispozicion të shërbimit

model	ZHL-1500-1512	ZHL-2000-12	ZHL-2500-12
Diametri i grumbullit (mm)	800-1500	800-2000	800-2500
Rebar Gjatësia (m)	customized	customized	customized
Cage Wight (kg)	4500	6000	8000
Diametri kryesor i rrotullës (mm)	12-32	12-32	12-32
Diametri i Barit Diellor (mm)	6-12	6-12	6-14
Bar i anës së largësisë (mm)	50-400	50-400	50-400
Weld Way	Saldim i mbrojtur me dyoksid karboni	Saldim i mbrojtur me dyoksid karboni	Saldim i mbrojtur me dyoksid karboni
tension	380v 50HZ	380v 50HZ	380v 50HZ
Fuqia (kW)	13	23	30

Prezantimi i produktit

1. Pajisja e plotë automatike e ushqimit për të përshpejtuar ngarkimin dhe depërtimin.

2. Mekanizmi automatik i ushqyerjes së telave mund të rregullojë ndarjen e Stirrup on line dhe cilësia e derdhjes është e lartë.

3. Mekanizëm drejtues dhe i butë drejtues me saktësi të lartë dhe jetë të gjatë

4. Dizajni automatik i kafazit për të shmangur lakimin për shkak të vetë peshës gjatë saldimit.

5. Saldimi gjysmë i plotë automatik mund të zgjidhet lirisht. Lidhjet e saldimit janë të sakta, cilësi të lartë dhe shpejtësi saldimi të shpejtë.

6. Disku është instaluar me dizajn të drejtpërdrejtë të lidhjes, në mënyrë që shiritin e diskut të ndryshohet shpejt.

7. Gjurmët e zinxhirit të kontrollit të frekuencës, saktësi të lartë, mekanizim të vërtetë.

8. Importuar PLC dhe kontrollin inverter, stabilitet të lartë

Karakteristikat funksionale

1. Mund të përfundojë punën e saldimit të armaturës së vetme, përforcime të vetme, përforcime të dyfishta, shufra të vetme për përforcim dhe përforcime të dyfishta për përforcime të dyfishta.

2. Pjesa e ushqimit i përshtatet raftit të ngarkesës fikse. Ushqimi është i thjeshtë dhe i shpejtë, dhe efikasiteti është më shumë se 50% më i lartë se ai i produkteve të ngjashme.

3. Në procesin e krijimit të kafazit, pajisja me kafaz mund të ngrejë automatikisht kafazin e armaturës, të parandalojë deformimin e kafazit të përforcimit, të bëjë që frekuenca pozitive e produktit të arrijë 100% dhe të lehtësojë punën e kafazit të shkarkimit.

Karakteristikat e procesit të projektimit

1. Rack pajisja është projektuar me parimin e strukturës së çelikut, të bukur, stabilitet të mirë dhe forcë të lartë.

2. I gjithë makina miraton dizajnin modular, dhe montimi në vend është i thjeshtë dhe i shpejtë. Puna e instalimit mund të përfundojë në vetëm 2 ditë dhe efikasiteti i instalimit është rritur me 200%.

3. Dizajni i fllanxhave është bërë nga tuba të ftohtë të tubave, që redukton në masë të madhe peshën, ul inercinë prej 50%, kursen energji dhe kursen energji.

4. Unazë fleksibël e defektit dhe projektimi i instalimit të kryqit mund të zëvendësohen në mënyrë fleksibile sipas specifikimeve të ndryshme të bazës së grumbullit, e cila është ekonomike dhe e zbatueshme.

5. Dizajni fleksibel i tubit të ngurtësuar, fiksimi i tubit të ngurtësuar shtrëngohet dhe zëvendësimi është më i përshtatshëm.

6. Motori i motorit është i adaptuar për të siguruar madhësinë e përgjithshme të kafazit të produktit.

Avantazhet e të dhënave teknike

1. Dy modelet mund të përfundojnë fabrikimin e 800mm-1500mm, 800mm-2000mm me madhësi mesatare të mërzitur grumbull hekuri përforcim kafaz.

2. Pajisjet mund të përpunojnë një kafaz më të madh 30 milion çeliku në një kohë.

3. Servo drive saktësi të lartë, katran mund të rregullohen në çdo 50-300mm, dhe gabimi katran mund të jetë brenda 5mm.

4. Shpejtësia e kafazit është deri në 3.5r / min, dhe shpejtësia mund të rregullohet sipas situatës aktuale.

Karakteristikat e sistemit të kontrollit

1. Përzgjedhja e komponentëve të markave të famshme vendase ose ndërkombëtare

2. PLC ka kapacitet të programit 128K, shpejtësi përpunimi prej 0.02 ~ 0.05 s, shpejtësi prej 10000 hapash në 1ms, portin e komunikimit RS232 dhe RS485 dhe 2 bazave të të dhënave.

3. Ndërfaqja njeri-makinë mbështet gjuhë të shumta; Funksioni i ruajtjes së të dhënave të diskut U; komunikim i pavarur me dy porte.

4. Sistemi i kontrollit dixhital i servisit ka shpejtësinë dhe përgjigjen e frekuencës prej më shumë se 400Hz, dhe shpejtësia e shpejtësisë së shpejtësisë është <0.03. Ajo ka funksionin e komunikimit RS485 / RS232 dhe mund të komunikojë me PLC në kohë reale.

Karakteristikat e procesit të pjesëve të qëndrueshme

Rrota drejtimi miraton çelik me cilësi të lartë të lartë të karbonit me krom dhe siguron teknologjinë e trajtimit të ngrohjes me saktësi. Performanca e rrotullës drejtuese është më shumë se 50% më e lartë se ajo e çelikut të ngjashëm.

Karakteristikat e procesit të përpunimit të pjesëve

Me shumë qendra automatike të prerjes me lazer automatik, robotë të shumëfishtë saldimi automatik, qindra qendra përpunimi të saktë vertikale dhe horizontale, përpunimi i saktë i pjesëve është arritur, kursi i këmbimit është njëqind për qind.

Procesi i përpunimit të saldatorit të kodimit të kafazit të çelikut
